ASME) TUBE TO TUBESHEET WPS 이해하기

TUBE TO TUBESHEET WPS는 자료구하기가 힘들다.

단순한 PLATE TO PLATE의 WPS를 만들 줄 알아도 이해가 어렵기도 하다.

SEC. IX QW-193은 TUBE TO TUBESHEET의 WPS의 MOICK UP용 시편 준비 및 용접 후 테스트에 대한 내용이 기재되어있다. LEAKAGE PATH는 도면상 형상에 따라 결정된다. (CHAMFER 및 TUBESHEET에서 TUBE가 얼마만큼 나오는지..)

QW-193.1.3의 (a),(b),(c)는 macro 시험에서 기재되어야 하는 내용이며 (a) minimum leak path dimension required by the design는 최소 용접 두께(설계에서 결정) (b) cracking은 macro시 단면에서 cracking의 발생 여부 (c)complete fusion of the weld deposit into the tubesheet and tube wall face는 실제 측정되는 용접 두께이다.



QW-288.1은 폭착 방법을 제외하고 용접으로 진행되는 TUBE TO TUBESHEET의 WPS의 필수 변수에 관한 내용이다.

다만, TABLE상의 몇몇의 PARAGRAPH에 오타가 있다. QW-403.31은 아예 없고, QW-403.33은 34로 봐야한다.

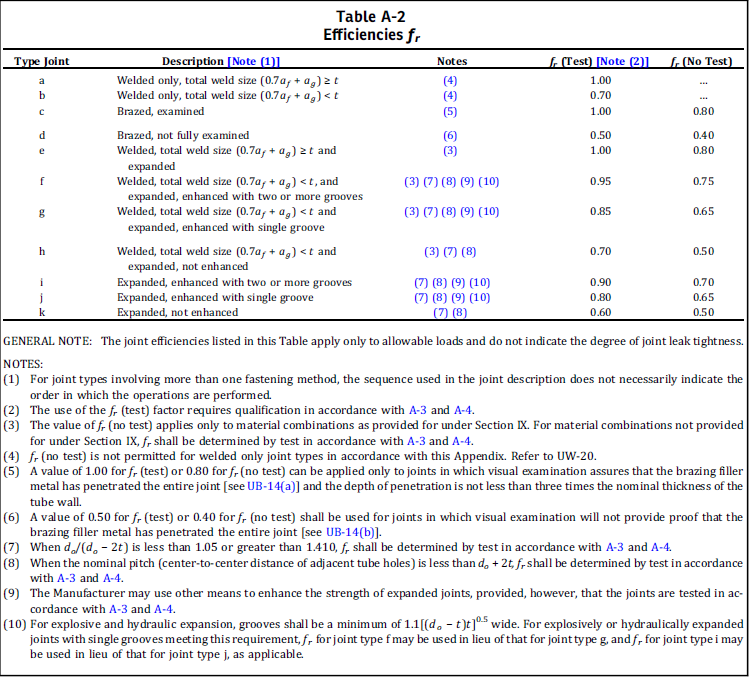

하기 내용은 ASME SEC.VIII DIV.1에서 NONMANDATORY APPENDIX A (BASIS FOR ESTABLISHING ALLOWABLE LOADS FOR TUBE-TO-TUBESHEET JOINTS) 중 TABLE A-2에서 TYPE JOINT에 대한 내용이며 QW-193.1.3의 (a)를 이해하는데 도움이 된다.
